Проектиране на разстояние за монтаж на слънчеви системи за предотвратяване на засенчване и намаляване на загубите от производство на електроенергия Oct 27, 2026

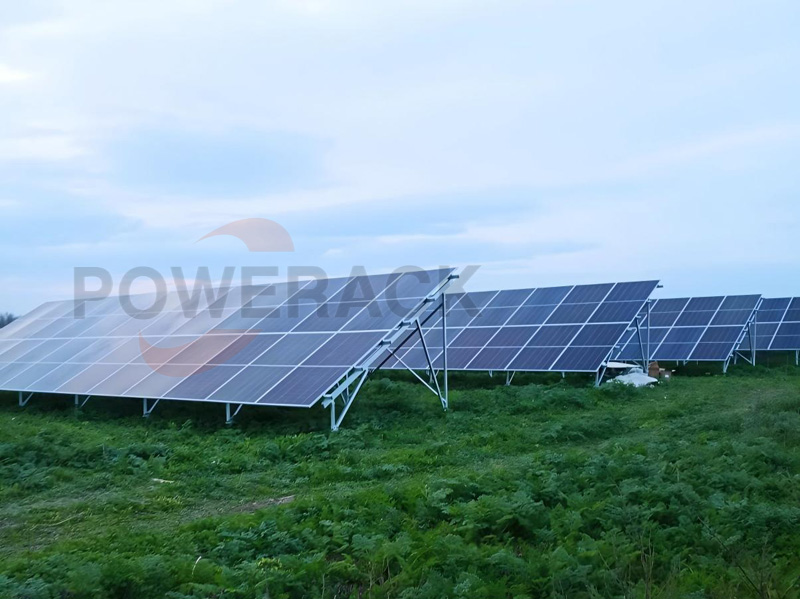

Designing Spacing for Solar Mounting Systems

Много соларни проекти не успяват да генерират толкова електроенергия, колкото се очаква. След изключване на неизправности в модулите и инверторите, проблемът често се крие в дизайна на... разстояние между монтажните конструкцииЛокалното засенчване не само намалява производството на електроенергия, но и причинява ефекти на горещи точки, които ускоряват деградацията на модулите и скъсяват общия експлоатационен живот на електроцентралата. Разстоянието между монтажните конструкции е критичен фактор за балансиране на инсталираната мощност и приходите от производство на електроенергия.



Ако разстоянието е твърде тясно, ниският ъгъл на слънцето през зимата ще доведе до хвърляне на сенки от опорите на предния ред върху повърхностите на модулите на задния ред. Тъй като фотоволтаичните модули работят последователно, дори ако един модул е ​​частично засенчен, това ще намали изходната мощност на целия низ, което ще доведе до загуби на електроенергия до 20% или повече. Сляпото преследване на инсталирането на повече модули и намаляване на разстоянието между редовете може да увеличи инсталираната мощност в краткосрочен план, но ще доведе до устойчиви загуби на електроенергия в дългосрочен план, което го прави случай, в който разходите надвишават ползите. Стандартните индустриални насоки за проектиране използват условието за липса на взаимно засенчване в 9:15 ч. истинско слънчево време по време на зимното слънцестоене като ориентир за проектиране. Тъй като височината на слънцето е най-ниска, а сенките са най-дълги по време на зимното слънцестоене, осигуряването на липса на засенчване през това време гарантира адекватни условия на слънчева светлина по време на основните периоди на производство на електроенергия през годината.



Минималното разстояние между монтажните стелажи се влияе от три ключови фактора: географската ширина на проекта, ъгълът на наклон на модула и височината на монтаж. Колкото по-висока е географската ширина, толкова по-малък е ъгълът на слънцето през зимата, което изисква по-голямо разстояние между редовете; колкото по-голям е ъгълът на наклон, толкова по-висока е вертикалната височина на горната част на модула, което води до по-дълги сенки, което от своя страна изисква по-голямо разстояние. За наземно монтирани електроцентрали и фотоволтаични системи за плосък покрив, изчисленията за симулация на сенките са задължителни. При наклонени покриви с цветно покрити стоманени керемиди, където модулите са разположени по наклона на покрива, рискът от самозасенчване между редовете е нисък; основният фокус е върху избягването на външни сенки, хвърляни от парапети, вентилационно оборудване и околни сгради.



При проектирането е важно внимателно да се преценят компромисите. Увеличаването на разстоянието между редовете може напълно да елиминира засенчването между редовете, но ще заеме повече място и ще намали броя на модулите, които могат да бъдат инсталирани; намаляването на разстоянието може да подобри използването на земята, но е свързано с компромис със загубите от засенчване през зимата. В реални проекти не може просто да се прилагат общи емпирични стойности; вместо това трябва да се извършат симулационни изчисления въз основа на условията на обекта, за да се намери оптималният баланс между инсталираната мощност и ефективността на производството на електроенергия. В същото време, проектните чертежи трябва стриктно да се спазват по време на строителната фаза, за да се предотврати произволно намаляване на разстоянието между монтажните рамки на обекта.



В допълнение към засенчването между редовете, е важно да се вземат предвид сенките, хвърляни от околните препятствия. Дървета, парапети, вентилационни агрегати, тръби и други конструкции могат да хвърлят постоянни сенки в ранните сутрешни и вечерни часове. Когато планирате разположението, позиционирайте модулите извън засенчените зони на тези препятствия, като същевременно запазите пространство за достъп за бъдеща поддръжка и почистване, като по този начин балансирате производителността на производството на енергия с удобството при експлоатация и поддръжка.



ЧЗВ

В1: По-голямото разстояние между монтажните стелажи води ли до по-високо генериране на енергия?

A: Не е задължително. Ако разстоянието е твърде широко, броят на модулите, които могат да бъдат инсталирани на обекта, намалява, което води до намаляване на общия инсталиран капацитет. Ключът към проектирането на разстоянието е да се гарантира, че няма засенчване между редовете по време на критични периоди на зимното слънцестоене. Увеличаването на разстоянието извън разумен диапазон няма да увеличи значително производството на енергия; вместо това ще намали използването на земята или покрива.



В2: Do покривни фотоволтаични системи изискват ли се и изчисления за разстоянието между монтажите?

A: При наклонени покриви модулите се монтират по линията на покрива, така че рискът от самозасенчване между редовете е минимален; обикновено разстоянието между редовете не е необходимо да се изчислява. При фотоволтаични системи с плосък покрив обаче стръмният ъгъл на монтажната конструкция улеснява взаимното засенчване на предните и задните редове, така че изчисленията на разстоянието са от съществено значение. Освен това трябва да се избягват външни сенки, хвърляни от парапети и оборудване.



В3: Как трябва да се отстрани това в съществуваща електроцентрала, където се установи, че разстоянието между монтажите е твърде тясно и се появява засенчване?

A: Първо, използвайте софтуер, за да оцените годишната загуба на засенчване. Ако загубата е незначителна, можете да оптимизирате конфигурацията на инвертора и да преразпределите групите стрингове, за да намалите горещите точки и загубата на мощност; ако загубата на засенчване е сериозна, трябва локално да коригирате разположението на монтажа, да намалите ъгъла на наклон или да премахнете някои модули, за да разрешите проблема със засенчването в основата му.
