Решетъчните пътеки за слънчеви фотоволтаични системи са модулни пътища за достъп и поддръжка, проектирани специално за фотоволтаични електроцентрали – по-специално за разпределени системи на покрива.

Нашата гама от пътеки включва предимно стъклени решетъчни пътеки, стоманени решетъчни пътеки и алуминиеви решетъчни пътеки.

I. Подготовка преди монтаж

1) Избор на спецификации: Фотоволтаичните панели за пътеки обикновено се предлагат с дебелина 25 мм, 30 мм и 38 мм и могат да бъдат персонализирани или изрязани по размер според изискванията на място. Например, за монтаж на стъклена решетка, дебелина от 25 мм или 30 мм е достатъчна за ходене на обикновения персонал по поддръжката. Ако панелите трябва да поддържат по-тежко оборудване, се препоръчва дебелина от 38 мм или повече.

2) Инструменти и предпазни средства: Подгответе шестостенни ключове, шестостенни гаечни ключове, ръчна бормашина и режещи инструменти, като например ножовка. Операторите трябва да носят предпазни очила, маска за лице и ръкавици, за да предотвратят вдишването на прах и да се предпазят от летящи отломки.

II. Стъпки на инсталиране

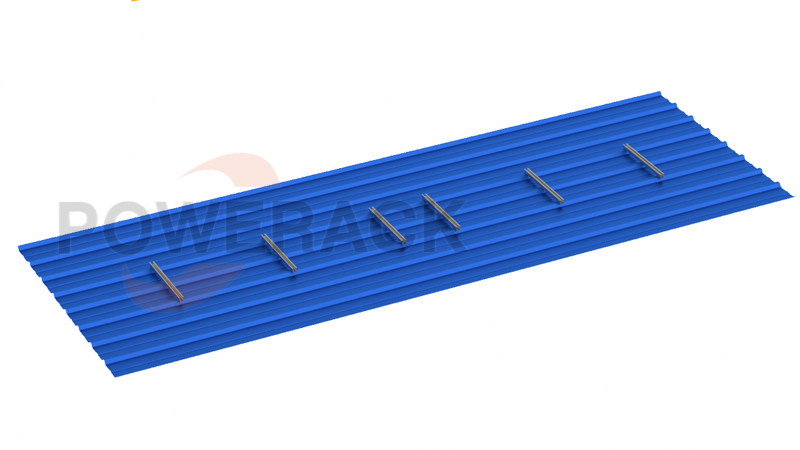

1) Монтаж на релси

Закрепете релсите в правилните позиции според разстоянието от 600 мм/800 мм (алтернативно, могат да се използват скоби за шевове за фиксиране на релсите)

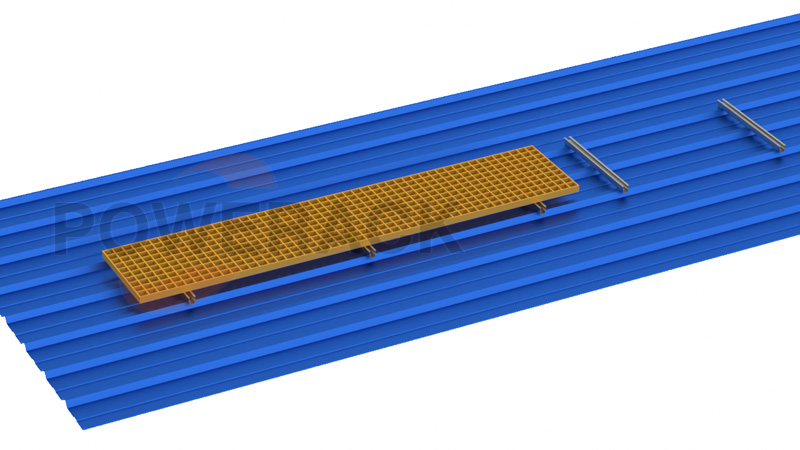

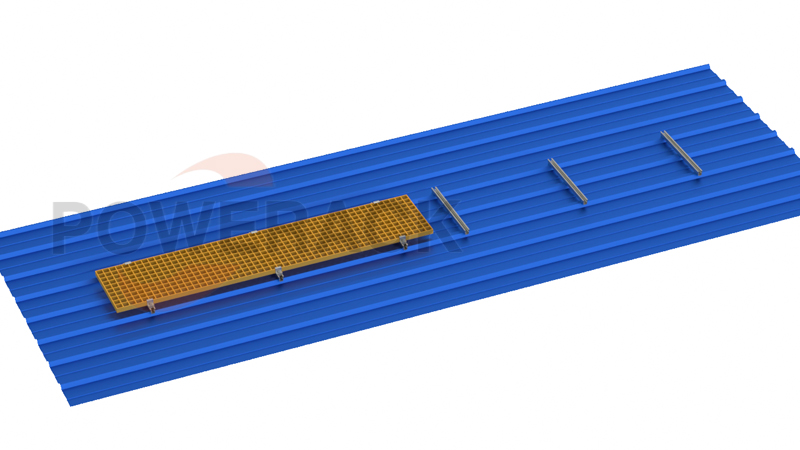

2) Полагане и позициониране

Поставете решетките върху предварително монтираните релси и ги закрепете здраво на място.

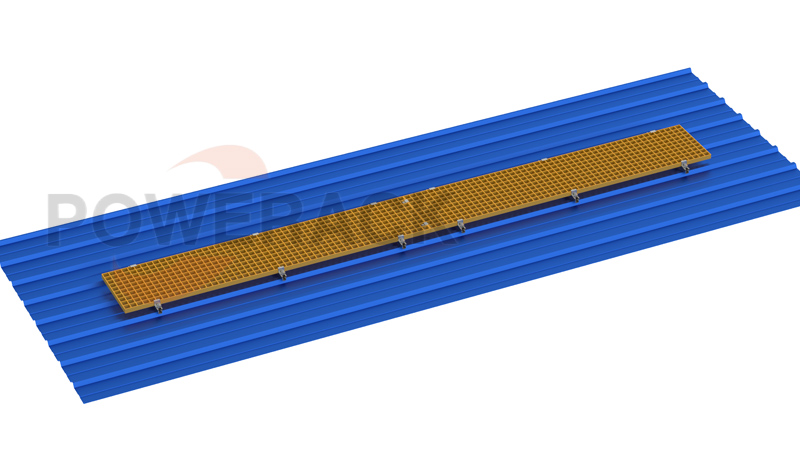

3) Фиксиране на ръбове

Закрепете релсите към решетките по периметъра, като използвате крайни скоби.

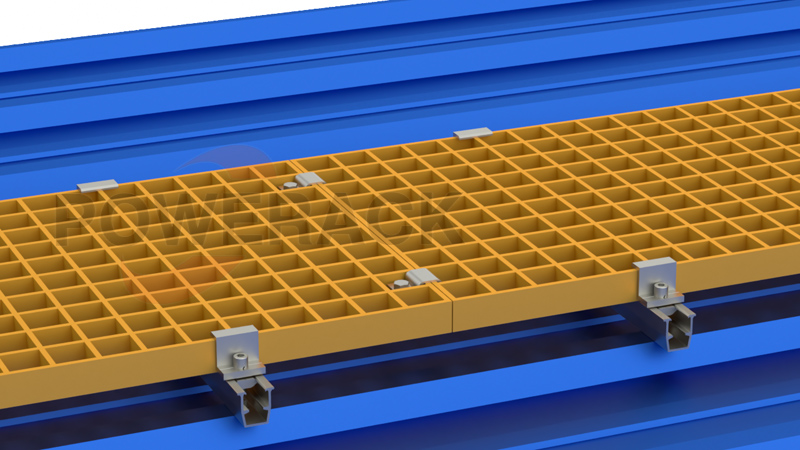

4) Свързване на панела

Свържете съседните панели с помощта на C-образни скоби, като използвате поне две скоби на чифт панели, за да осигурите обща стабилност.

III. Приемателна инспекция

Проверете дали всички фиксиращи болтове са стегнати и дали решетката е нивелирана и без изкривявания, уверете се, че връзките са здрави и не тракат.

Вижте видеото за монтаж, свържете се с нас за безплатно решение.
