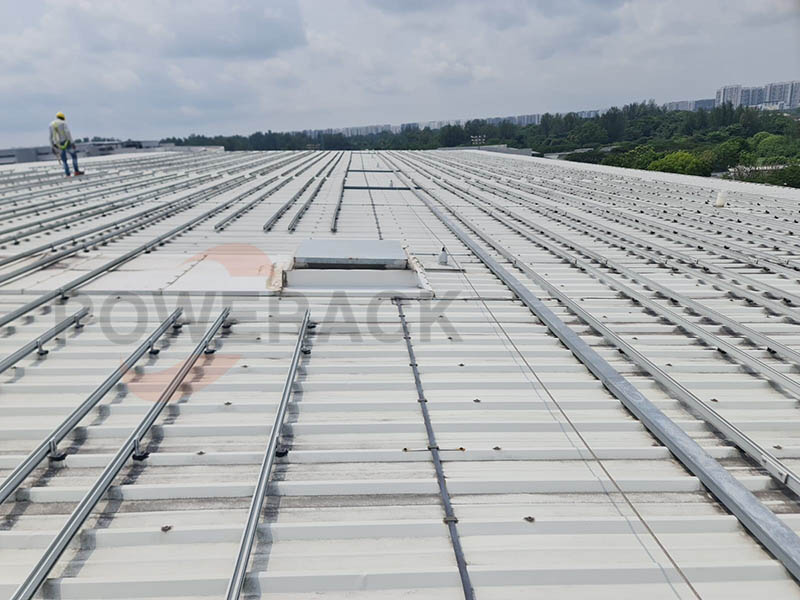

Ветроустойчивите структурни мерки за фотоволтаични опорни системи за метални покриви необходимо е да се вземат предвид комплексно множество фактори, както следва:

1. Материален и структурен дизайн

Поддържащ материал: Използвайте устойчива на атмосферни влияния стомана (като въглеродна конструкционна стомана, нисколегирана високоякостна конструкционна стомана) или алуминиева сплав, за да осигурите нейната стабилност и устойчивост на корозия при натоварване от вятър. Например материали като болтове от неръждаема стомана и алуминиева сплав релса Гредите трябва да отговарят на изискванията на стандарти като GB/T 3190 и GB/T 3077.

Структурна коравина: Носещата система трябва да има достатъчна коравина и здравина, за да устои на вятърни натоварвания. Например, опорният обхват на фотоволтаичен модул с наклонен покрив има допустимо отклонение от L/250 и трябва да бъде проектиран въз основа на скоростта на вятъра (0,3 kN/m²) и снежното натоварване (1,4 kN/m²).

2. Мерки за свързване и закрепване

Метод на свързване: Връзката между скобата и покрива трябва да се осъществи с високоякостни болтове (като глухи нитове, самонарезни винтове) или заваряване, като се гарантира, че пътят на предаване на силата на свързващия възел е свободен, за да се избегне допълнително натоварване върху металния покривен панел. Например, блокът от алуминиева сплав се закрепва към водещия жлеб с болтове от неръждаема стомана и трябва да се поставят мерки против хлъзгане.

Плътност на закрепване: В райони, чувствителни към вятър, е необходимо да се увеличи плътността на неподвижните опори и винтове и да се използват скоби или сглобки за подобряване на носещата способност, когато е необходимо. Например, когато колона с един винт е недостатъчна, можете да увеличите точките на контакт или да използвате скоба за линеен контакт.

3. Проектиране на вентилация и дренаж

Вентилационен отвор: Между фотоволтаичния модул и покрива трябва да се предвиди вентилационен отвор (препоръчително ≥100 мм), за да се потисне повишаването на температурата и да се предотврати кондензация и капене. Например, при монтаж на фотоволтаични модули на наклонен покрив, трябва да се осигури независим вентилационен канал.

Функция за отводняване: Разположението на скобите не трябва да влияе на отводняването на покрива, за да се избегне изтичане на дъждовна вода. Например, когато компонентите на скобата на фотоволтаичната система и покривът са изработени от различни материали, трябва да се използват изолационни уплътнения или мерки против корозия.

4. Водоустойчива и антикорозионна обработка

Водоустойчива конструкция: Свързващите възли между фотоволтаичните модули и металните покриви трябва да приемат гъвкави хидроизолационни мерки (като неутрален устойчив на атмосферни влияния уплътнител) или допълнителни хидроизолационни слоеве, за да се предотврати проникването на дъждовна вода. Например, припокриването на металните покриви първо трябва да се покрие с основно покритие, а след това да се вгради с ушита полиестерна тъкан.

Мерки против корозия: С изключение на неръждаема стомана, други материали трябва да се подложат на обработка на повърхността (като горещо поцинковане, електростатично прахово пръскане) според степента на ерозия на околната среда и да се гарантира, че примесите като заваръчна шлака и маслени петна са отстранени преди монтажа.

5. Специален дизайн за устойчивост на вятър

Ветроустойчива армировка: По време на вторичното армиране на метални покриви могат да се използват ветроустойчиви скоби (като ленти от пяна и пластмасови подложки за седла), за да се подобри ефектът на закрепване. Например, големи метални покриви, като например терминални сгради и високоскоростни железопътни гари, трябва да се закрепят със скоби, за да се подобри устойчивостта на вятър.

Оптимизация на посоката на вятъра и разположението: Регулирайте разположението на фотоволтаичния панел според местната посока и скорост на вятъра и поставете ветроустойчиви вентилационни отвори, за да намалите въздействието на вятъра. Например, система за скоби на наклонен покрив използва отвори за монтиране на скоби с куки и комбинира физическо фиксиране, за да подобри устойчивостта на вятър.

6. Строителство и приемане

Безопасност при строителство: Строго забранено е строителството при дъждовно, снежно и ветровито време. Избягвайте сблъсъци при транспортиране на компоненти. Проверявайте и отстранявайте евентуални течове или проблеми с горещи точки навреме след монтажа.

Изисквания за приемане: Фотоволтаичните компоненти трябва да бъдат надеждно свързани към основната конструкция на покрива, а скобата трябва да бъде свързана към системата за заземяване на мълниезащита в повече от две точки.
