В цялостната система за монтаж на фотоволтаични системи, скобите и релсите са основни компоненти.

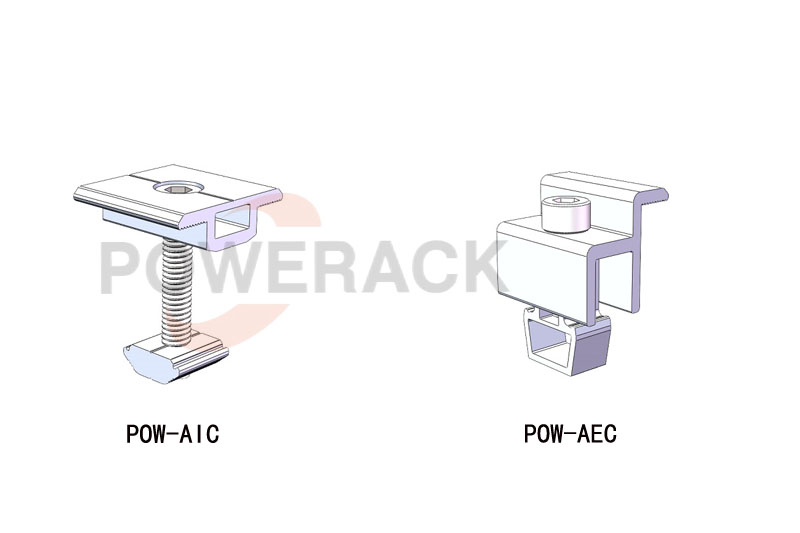

PV скобиЗаключващи компоненти за закрепване на слънчеви панели

PV скобите са хардуерни компоненти, използвани директно за закрепване и закрепване на слънчеви модули. Те са най-основните и широко използвани компоненти в слънчевите електроцентрали и се разделят основно на два вида: средатаскоби и крайскоби. Среденскобите са свързващите компоненти, споделени между два слънчеви панела, докато крайСкобите са компонентите, използвани по външните ръбове на масива за закрепване на отделни модули.

Скобите обикновено са изработени от алуминиева сплав чрез процес на екструдиране на едно цяло парче, с повърхности, обработени чрез анодиране, за да осигурят устойчивост на корозия, висока якост и устойчивост на деформация. В цялата монтажна система скобите служат за странично заключване на модулите, като здраво закрепват рамките на фотоволтаичните панели, за да предотвратят изместване или несъответствие при силни ветрове или вибрации.

От гледна точка на монтажа, висококачествените скоби позволяват разумен разширителен фуга. Тъй като фотоволтаичните панели претърпяват термично разширение и свиване поради температурни промени, квалифицираните скоби не заключват здраво модулите на място. Вместо това, те осигуряват сигурно закрепване, като същевременно позволяват разширяване, като по този начин предотвратяват скрити пукнатини и повреди на панела, причинени от дългосрочно компресиране. Нискокачествените, тънки скоби са склонни към счупване и подхлъзване, което ги прави една от основните причини за откъсване на фотоволтаичните панели при условия на силен вятър.

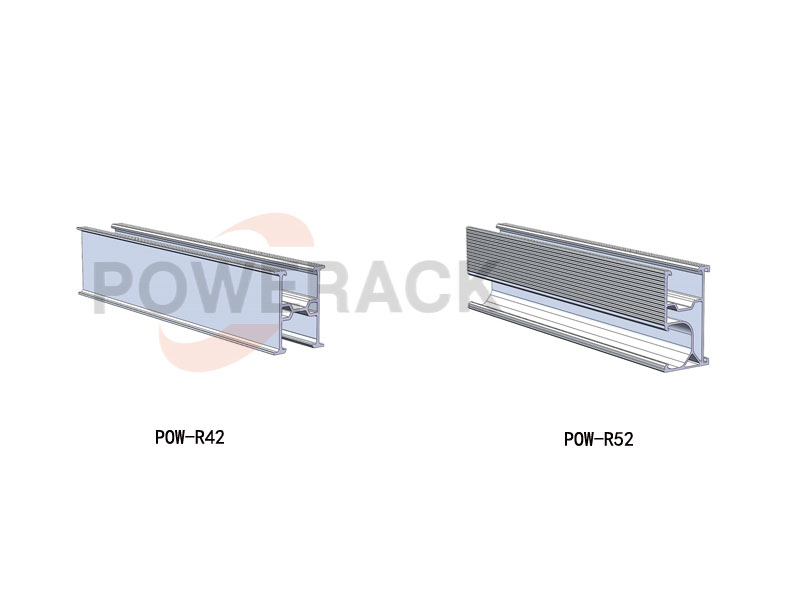

Фотоволтаични релсиНосещите главни греди на монтажната система

Слънчева енергияболи служат като хоризонтални носещи релси на система за монтаж на фотоволтаични панели, функционирайки като „основна структурна рамка“ на цялата система. Те обикновено се монтират над вертикалните стълбове и диагоналните греди, като всички фотоволтаични модули са разположени върху тях. Релсите са критичните свързващи елементи между монтажната конструкция и фотоволтаичните панели.

Повечето масови релси на пазара са изработени от алуминиева сплав 6063-T5 с набраздено напречно сечение, което позволява плъзгане на болтовете за регулиране на позицията и за приемане на фотоволтаични модули с различни размери. В сравнение със стандартните профили, специализираните фотоволтаични релси предлагат по-висока якост на огъване и равномерно разпределение на натоварването. Те ефективно разпределят теглото на фотоволтаичните панели, както и натоварванията от вятър и сняг, като по този начин намаляват локализираното напрежение върху покрива. Това ги прави особено подходящи за монтажни сценарии с ограничена товароносимост, като например по-стари покриви и селски керемидени покриви.

Освен това, плоскостта на релсите директно определя естетическата привлекателност на оформлението на фотоволтаичния панел. Стандартизираните релси позволяват прецизен контрол на разстоянието между модулите и ъглите на монтаж. Когато се комбинират с монтажни скоби за регулиране на оптималното излагане на слънчева светлина, те минимизират загубите от засенчване и косвено подобряват общата ефективност на производството на енергия от слънчевата ферма. Освен това, оребрената структура на релсите улеснява бързото оттичане на вода и отломки, намалявайки риска от корозия от натрупване на вода.

Независимо дали става въпрос за разпределени фотоволтаични системи или търговски и промишлени инсталации на покриви, осигуряването на качеството... фотоволтаична система монтажни компонентие от съществено значение за подобряване на устойчивостта на вятър, устойчивостта на корозия и носещата способност на системата, като по този начин се гарантира 25 години стабилна работа.

Ако искате да научите повече за различните опции за монтаж и спецификации на материалите, моля, не се колебайте да оставите коментар. Ще продължим да актуализираме нашите професионални ръководства за фотоволтаични монтажни системи.
